КИТ-набор - это универсальный комплект для переоборудования мотоблока в минитрактор. Ваш тяжелый мотоблок решает огромное количество задач в быту и в хозяйстве. С помощью него Вы сажаете и собираете урожай, пашете землю, разрыхляете ее, окучиваете, опрыскиваете растения, перекачиваете воду, заготавливаете корм и дрова, перевозите грузы и урожай, убираете снег. А теперь представьте, что все это Вы делаете с помощью переоборудованного минитрактора, сидя на мягком сиденье и управляя машиной рулем.

Разные КИТ-наборы включают в себя различные узлы и детали. Это может быть полноценный комплект с рулевым колесом, сиденьем, спинкой, рамой, тормозным цилиндром и рычагами управления. Может быть задний или передний подъемный механизм, комплект для установки активной почвофрезы, гидравлика для трактора или же собранный адаптер со ступицей и тормозами. Все эти наборы объединяет одно: купив их, Вы переоборудуете мотоблок в минитрактор, работать с которым удобно и просто, даже на больших территориях.

Для того, чтобы Вам проще было переоборудовать мотоблок в минитрактор, мы предлагаем воспользоваться инструкцией по сборке КИТ-набора.

В нашей статье мы приведем 4 инструкции:

1.Как собрать базовый комплект для переоборудования мотоблока в минитрактор

2.Как установить роторную косилку на минитрактор

3.Как установить лопату-отвал для мототрактора

4.Как подготовить к установке и подсоединить к трактору активную почвофрезу.

Для начала рассмотрим базовый классический вариант переоборудования мотоблока в минитрактор.

Инструкция по сборке базового КИТ-набора

1.Уплотняем резиновую пробку на КПП герметиком.

2.Снимаем правое колесо мотоблока вместе со ступицей и устанавливаем опорный диск с тормозными колодками при помощи болтов с внутренним шестигранником.

3.Теперь нужно установить барабан. Необходимо отрегулировать зазор между опорным диском и барабаном, после чего - засверлить отверстие Ø 8 мм, глубиной 4 мм в полуоси для стопорного винта. Устанавливаем шпонку и ступицу колеса.

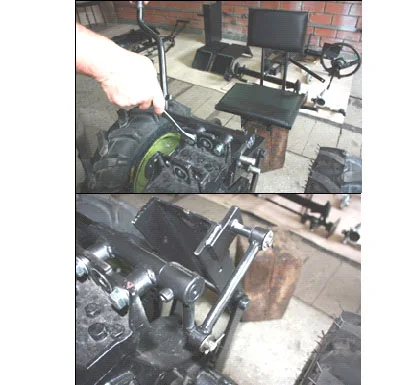

4.Монтируем задний подъемный механизм и затягиваем болты до упора.

5. Следом установим рычаг заднего подъемного механизма с тягой и тягу зашплинтовываем.

6. Собираем сиденье с помощью шуруповерта и саморезов, а затем монтируем его на коробку передач.

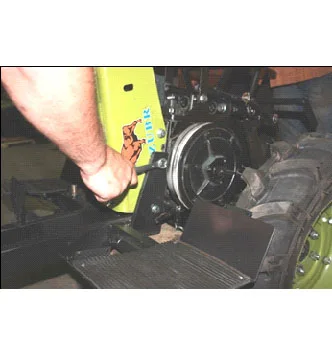

7.Устанавливаем раму, наживив болты и не затягивая их до конца.

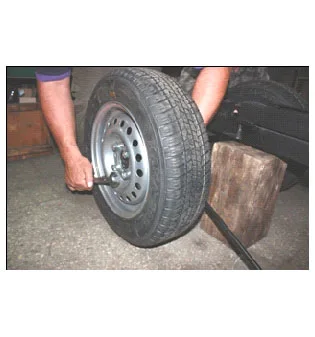

8. Установим передние колеса.

9.Затягиваем до упора болты крепления рамы.

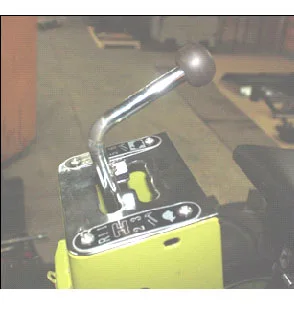

10. Укорачиваем и загибаем рычаг коробки переключения передач.

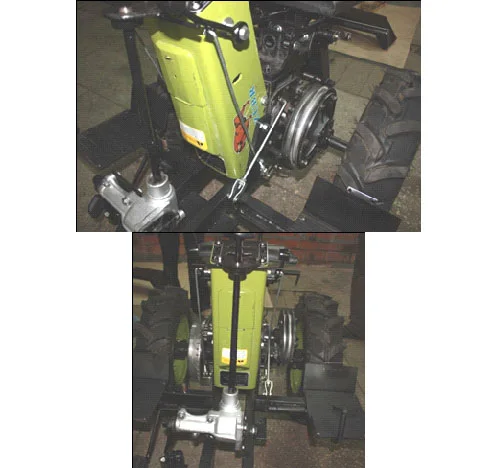

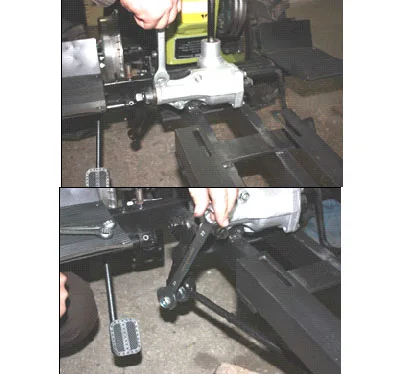

11. Закрепляем рулевой механизм на раме и подсоединяем продольную тягу.

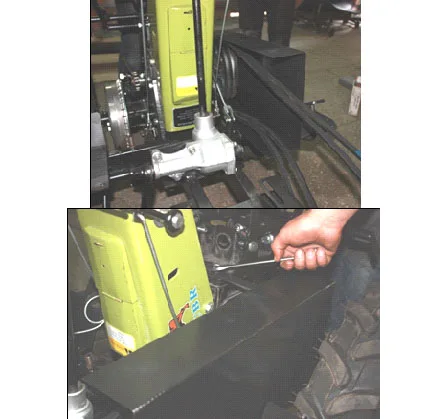

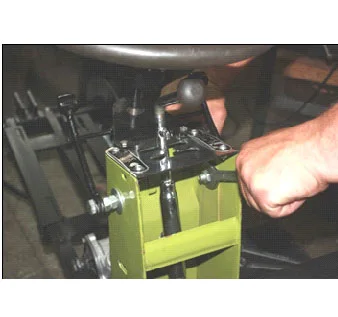

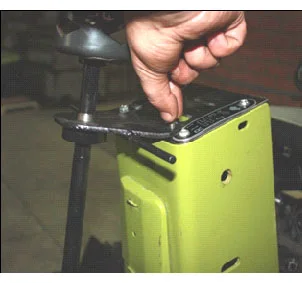

12. Прикручиваем кронштейн рулевой колонки к кожуху коробки переключения передач, предварительно просверлив 2 отверстия Ø 6,5 мм.

13. Устанавливаем рычаги выключения блокировки полуоси.

14. Откручиваем и поворачиваем шайбу-упор выжимного подшипника на 1/3 против часовой стрелки. Укорачиваем и загибаем тяги сцепления и рычагов выключения блокировки полуоси.

15. Надеваем ремни и крепим защитный кожух.

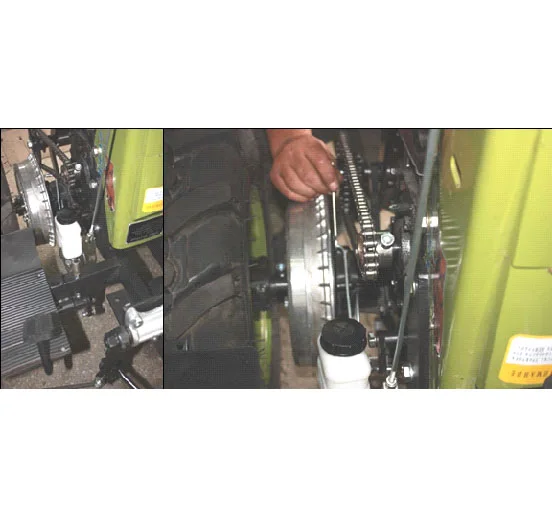

16. Устанавливаем главный тормозной цилиндр с бачком. Заливаем жидкость, прокачиваем тормоза.

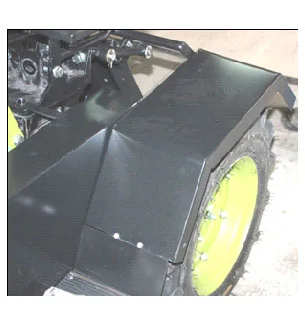

17. Приделываем крылья.

18. Устанавливаем двигатель. Нужно надеть ремни и натянуть их смещением мотора в сторону передней оси. Затягиваем 4 крепежных болта.

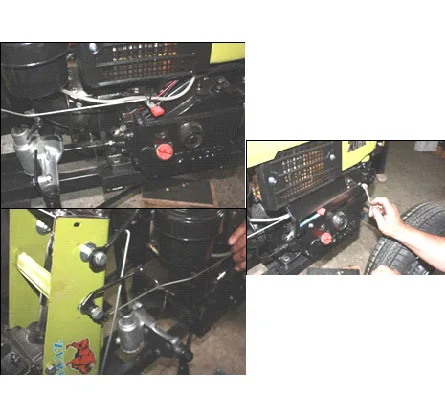

19. Крепим тягу акселератора.

Наш трактор готов. Как видите, переоборудование мотоблока в минитрактор - задача не слишком сложная. Нужно лишь придерживаться инструкции и набраться немножко терпения.

Инструкция по установка роторной косилки типа КР-01Б на минитрактор

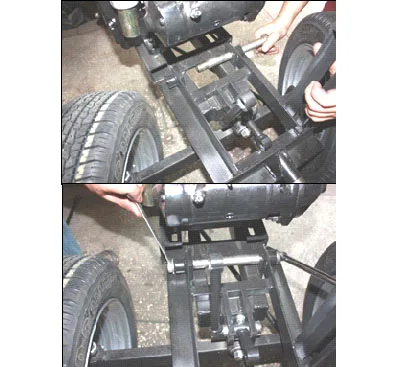

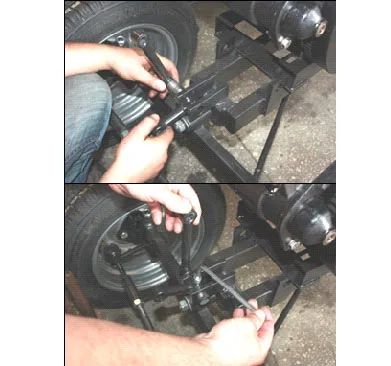

1.Закрепляем кронштейн для установки рычага переднего подъемного механизма.

2.Устанавливаем рычаг переднего подъемного механизма.

3.Теперь нужно установить фиксатор рычага.

4.Установим кулису.

5.Монтируем подъемный механизм косилки роторной типа КР-01Б.

6.Соединяем рычаг и кулису подъемной конструкции тягой.

7.Соединяем кулису и подъемную конструкцию «серьгой».

8.Устанавливаем натяжной шкив на подъемный механизм и натягиваем ремень.

Мы выполнили один из самых распространенных типов переоборудования мотоблока в минитрактор - установили комплект под роторную косилку. Роторная косилка предназначена для покоса травы любой степени жесткости, зерновых культур, грубой растительности с жесткими стеблями и даже растений с твердой одеревенелой основой.

Инструкция по установке лопаты-отвал на мототрактор

1.Закрепляем кронштейн для установки рычага переднего подъемного механизма.

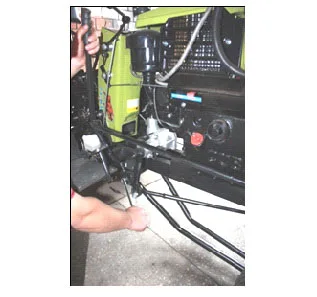

2.Установим «лыжу» и рычаг передней подъемной конструкции.

3. Крепим фиксатор рычага.

4.Монтируем кулису подъема передней конструкции.

5.Соединяем рычаг и кулису тягой.

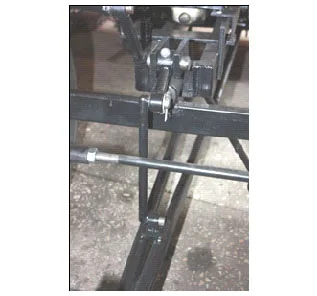

6.Соединяем кулису с «лыжей» тягой подъема.

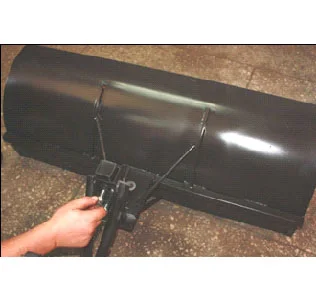

7.Соединяем «лыжу» с лопатой-отвал. Опускаем рычаг подъема переднего механизма в нижнее положение и фиксируем болтами «лыжу» с лопатой.

С помощью лопаты-отвала и переоборудованного минитрактора убирается снег, выравнивается поверхность, сгребаются листья, мусор и т.п.

Инструкция по установке активной фрезы на минитрактор

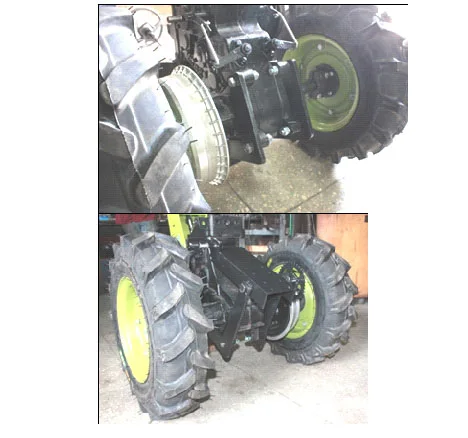

1.Отпускаем болты крепления заднего подъемного механизма.

2.Устанавливаем ведущую звездочку привода фрезы на вал отбора мощности.

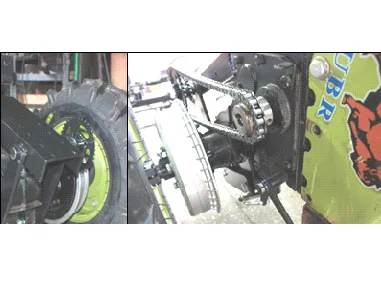

3.Крепим промежуточную звездочку привода фрезы на поворотную стойку и соединяем их цепью.

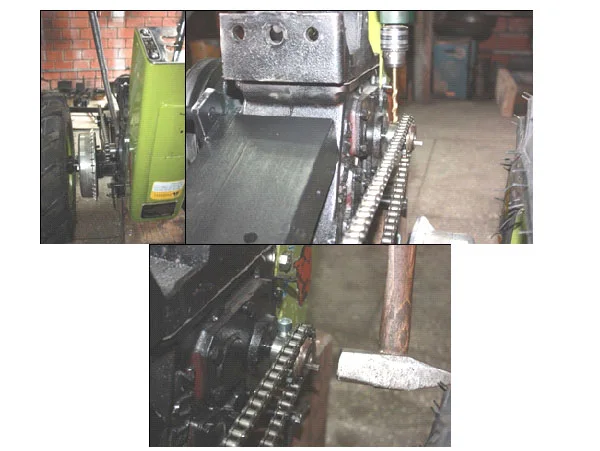

4.Регулируем прямолинейность цепи и засверливаем отверстие Ø 8 мм, глубиной 4 мм в вал отбора мощности. Закручиваем болт и забиваем шпонку.

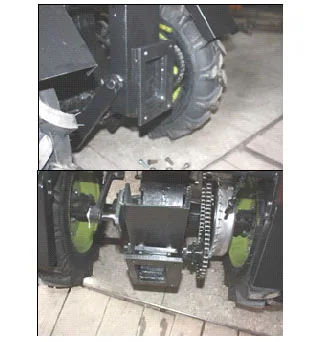

5.Устанавливаем переходную плиту на поворотную стойку заднего подъемного механизма. Плита устанавливается на 4 крайних отверстия.

Подготовка фрезы к установке

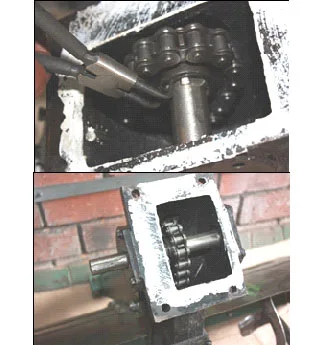

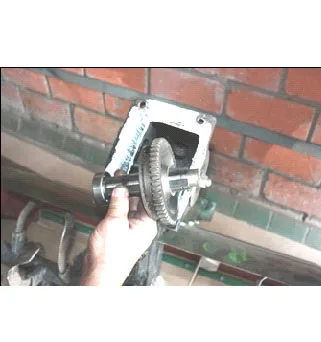

1.Извлекаем вал, приводную шестерню и рычаг включения.

2. Необходимо заглушить отверстие рычага.

3. Установим вал, идущий в комплекте.

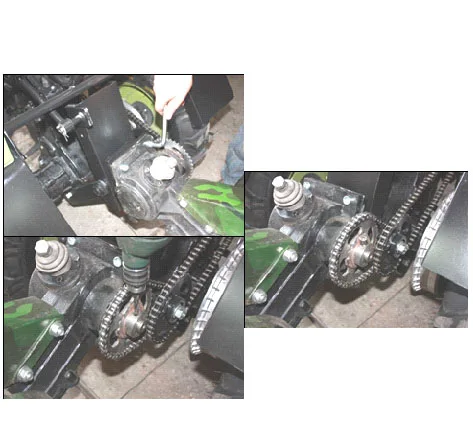

4. Теперь на вал закрепим ведомую звездочку привода фрезы, засверлив крепежное отверстие Ø 8 мм, глубиной 4 мм, закручиваем болт, выставляем соосность. Присоединяем фрезу к переходной плите, предварительно смазав картер герметиком.

5. Фиксируем цепь.

При помощи активной почвофрезы почва обрабатывается на заданную глубину. Обрабатывать можно даже тяжелую суглинистую почву.

Процесс переоборудования мотоблока в минитрактор обратимый, и, если возникнет необходимость, Вы легко вернете мотоблок в его первоначальное состояние, сняв все дополнительные элементы.
