Картоплекопалка вібраційна під ВОМ

Вирощування сільськогосподарських культур сьогодні стає все менш трудомістким процесом, завдяки мотоблока і навісного устаткування до нього. Наприклад, при зборі врожаю картоплі використовують різні механічні картоплекопалки, в тому числі вібраційні з приводом під ВОМ.

Складові частини вібраційної картоплекопалки і принцип дії

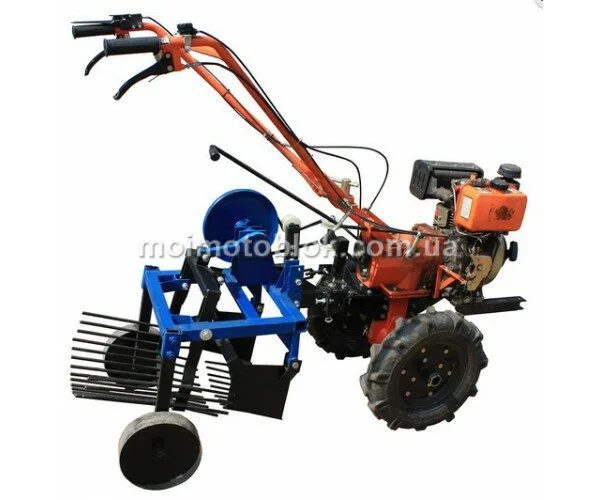

Дане обладнання використовується з мотоблоками з повітряним охолодженням і потужністю двигуна від 5 к.с. При цьому необхідно, щоб техніка мала задній вал відбору потужності.

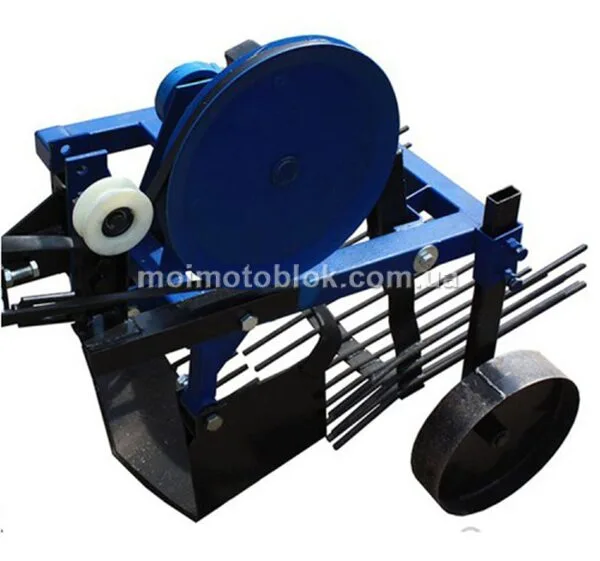

Основні елементи копалки:

• продольна і поперечна стальна рама;
• активний металевий ніж d 5 мм;
• гуркіт у вигляді сталевих зубців-прутів довжиною 46 см;
• шків;
• натягувач ременя (головна функція – забезпечити плавну роботу картоплекопалки);
• причепний пристрій (з'єднується за допомогою болтів, регулюється по висоті);
• опорні колеса;
• верхній вал в зборі;
• поворотний механізм (рамка, шківи, ремінь).

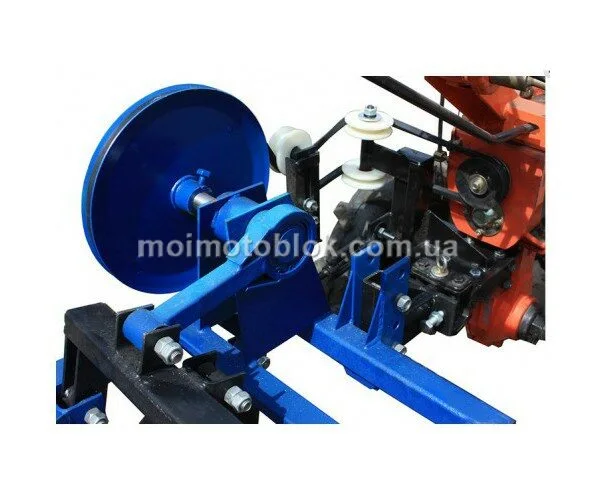

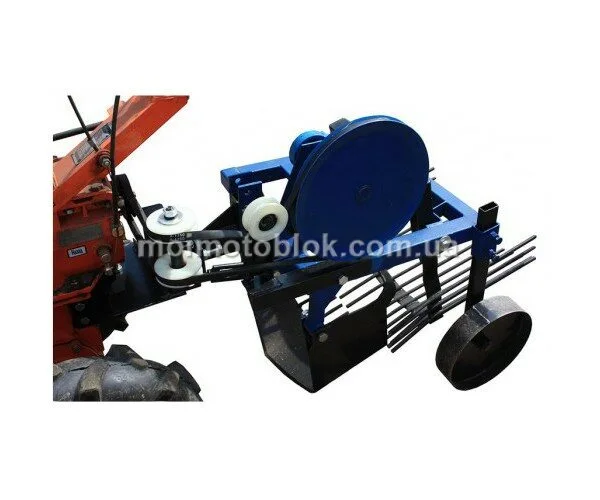

ВОМ мотоблока за допомогою поворотного механізму передає на шків вібраційного обладнання крутний момент. Активний ніж і гуркіт починають своє обертання за допомогою шатуна, розташованого на валу.

Ніж підрізає шар грунту, разом з бульбами картоплі або коренеплодами овочевих культур (ріпа, часник, морква і т.д.) передає на гуркіт, де безпосередньо відбувається процес очищення (відділення) бульб від землі. Грунт проходять крізь прути гуркоту, а картопля потрапляє на поверхню ряду, звідки його збирають вручну.

Величину заглиблення ножа (лопати) можна регулювати за допомогою опорних коліс і причіпного пристрою, опускаючи або піднімаючи їх по вертикалі з подальшою фіксацією болтовими з'єднаннями.

Особливості використання вібраційної картоплекопалки

Для ефективного використання даного обладнання бажано очистити передбачувану площу прибирання від картоплиння, наземної маси інших сільськогосподарських культур, які передбачається збирати механічним способом. Крім того, потрібно подбати про очищення ділянки від бур'янів. Все це забезпечить безперебійну роботу механізму, а сам гуркіт не буде забиватися рослинними залишками при русі.

Для того, щоб продовжити термін служби агрегату, рекомендується його використовувати на легких і середніх грунтах з невисокою грунтової вологістю, що не засмічені камінням.

Більш ефективний аналог даної копалки – вібраційна двоексцентрикова картоплекопалка під ВОМ. Вона має 2 ексцентрика: один для ножа, другий – для стрясного решета. Завдяки цьому картопля краще очищається від землі і набагато менше пошкоджується. Також вібрація менше передається на руки оператора.
